建筑后浇带模板支撑如何支设简单又牢固?这个
发布人:万博manbetx官网 来源:万博manbetx体育 日期:2019-11-18 08:03

  1、后浇带采用支撑形式,即模板工程施工同时设置后浇带支撑系统,后浇带两侧模板拆除时不影响后浇带支撑系统,拆除后浇带两侧模板时后浇带的结构不受扰动;后浇带两侧支撑架拆除时后浇带支撑系统不得拆除,直至满足设计要求混凝土浇筑完成方可拆除。

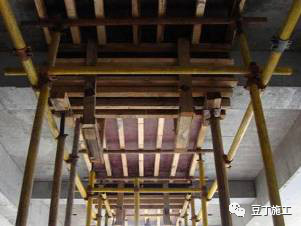

  后浇带立杆与主体结构模板支撑同时施工搭设,搭设时在后浇带两侧处结构模架两立杆中部各增设一根立杆(即与主体结构立杆错开),增设立杆的间距等同相应处两侧主体结构立杆间距(如下图)。

  ①后浇带水平杆与主体结构模板支撑同时施工搭设,搭设时在后浇带两侧处结构模架两两水平杆(与后浇带长方向垂直)中部各增设一根水平杆(即与主体结构水平杆错开,与后浇带长方向垂直),增设水平杆的间距等同相应处两侧主体结构水平杆间距。

  ②与后浇带长方向平行方向的水平杆利用原框架支撑体系内的水平杆,原框架支撑体系拆除时保留与后浇带长方向行的后浇带两侧各一排水平杆。

  ①后浇带长方向竖直剪刀撑利用原框架支撑体系中后浇带长方两侧的竖直剪刀撑,原框架支撑体系中后浇带长方向两侧剪刀撑均不拆除。

  后浇带处模板一般铺设共三次,第一次铺设为两侧结构梁、板模板铺设,铺设方法为后浇带两侧结构模板铺至各距后浇带中心线mm便于两侧混凝土浇筑时有多余的残渣的清理。为便于控制后浇带两侧模板的拆除,临近后浇带处的模板铺设应模板采用边角料,木方尽量采用较短木方。

  第二次铺设为后浇带两侧结构模板拆除时,此时拆除两侧模板为本施工方案的特色做法和本施工方案应特别注意的环节。我们采取拆一补一法,即后浇带模板支架相对不受后浇带两侧模板支撑架拆除的影响,同时后浇带两侧模板和木方对应拆一段补一段,拆除距离不得超过1m,此时模板不安装仅安装木方(便于对后浇带处钢筋网片的凿除和清理,同时后浇带上部用模板进行封闭覆盖,因原有模板拆除后留有间隙,采用木楔塞紧,木楔用铁钉固定在木方上防止因震动而产生木楔松脱。完成本段后浇带木方支撑后拆除下一段后浇带两侧模板,直至完成全部后浇带两侧模板拆除。

  第三次铺设为后浇带浇筑混凝土时,此时应待后浇带两侧钢筋网片清理干净、后浇带两侧混凝土凿毛、垃圾清扫干净后进行第三次模板铺设,第三次模板铺设也是本施工方案的特色做法和本施工方案应特别注意的环节。我们采取松一支一法,即后浇带模板支架稳固的前提下,对第二次铺设的木方进行松一段支一段,放松木方距离不得超过1m。

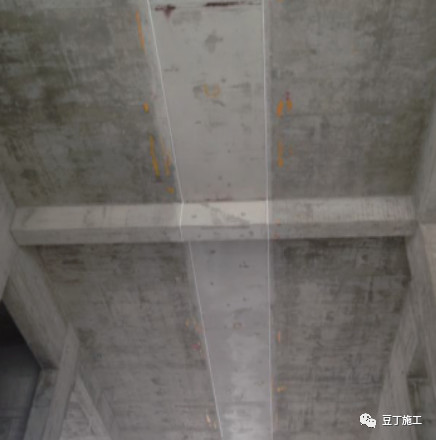

  木方松开(移至两侧施工平台上)后,随即在后浇带两侧原结构混凝土底面临近后浇处弹一直线,并沿直线处粘贴双面胶带,安放宽度略超过后浇带宽度(确保能盖住双面胶带并至少比后浇带略宽)的模板,插入并扶正木方,没木方下口用木楔塞紧,木楔用铁钉固定在木方上防止因震动而产生木楔松脱。完成本段后浇带模板铺设后松开下一段后浇带木方,直至完成全部后浇带模板安装。

  2).底模拆除,必须执行《混凝土结构工程施工质量验收规范》(GB50204—2015)的。

  4).模板工程作业组织,应遵循支模与拆模统一由一个作业班组操作的原则,这样做有利于保障支拆模的安全,方便。谁支谁拆,操作人员熟知安装程序,从何处开拆、从易到繁均一目了然,对于拆模速度,安全、及成品都有利。

  1).填写拆模申请单→拆除辅助加固部分→拆除拉杆、支撑部分→拆除梁板连接件、扣件及侧模板→分段拆除楼板模板、木楞及支柱→拆除梁底模板及支撑系统。

  拆除模板支架部分水平拉杆和剪刀撑,以便作业,然后拆梁与楼板的连接角模及梁侧模板,以断开相连支撑相互依赖,以防引起不必要的连片倒塌。下调支柱顶托螺杆,用钢钎轻锹模板,或木锤轻击,拆下第一块,然后逐块逐段拆除。每块板拆下时,用人力托住传于地面,然后搬运出现场。

  后浇带处梁、板模板应严格控制轴线、平面、标高、断面尺、垂直度和平整度,模板接缝宽度,模板高度,脱模剂涂刷等的准确性,严格控制预拼模板精度。模板拼装精度要求如下:

  2.模板使用前,对变形,翘曲超出规范的应立即退出现场,不予使用,模板拆除下来,应将混凝土残渣、垃圾清理干净,重新刷隔离剂。已经破损或者不符合模板设计图的零配件以及面板不得投入使用。

  5.混凝土浇筑过程中应派专业人员2-3人看模,严格控制模板的位移和稳定性,一旦产生移位应及时调整,加固支撑。

  6.模板的脱模剂使用水性脱模剂时,应防备污染钢筋。刷脱模剂应模板安置前预刷,待干后才能安装。

  7.模板安装前必须检查所有预埋件的是否准确,预留孔洞是否准确,水、电暖等各工种需要安装的部件是否到位。并必须经过业主代表监理工程师检查验收方可封模。

  10.模板安装完毕后必须先自检后互检并经质量员验收和得到业主的认可确认后方可进入下道工序施工。

  11.在每次拆模之后,要清理模板,及时将模板上粘附的混凝土用铲刀铲除干净,严禁用锤、榔头敲打,以免损坏模板。

  12.拆模后经清理过的模板,应按规格整齐堆放。重叠堆放时要在层间加放垫木条,模板与垫木要齐平。最底层模板离地高度应在100mm以上,防潮防污染。

  (2)、工作面已安装完毕的柱模板,不准在施工和吊运其他材料时碰撞。以防止模板产生变形和结构偏差。

  1.进入现场的施工作业人员必须接受安全教育,经考试合格办理上岗安全资格证,方可以参加施工操作。

  4. 作业人员必须严格执行安全技术交底和班前讲线.交叉作业时,要有可靠的防护措施,不得他人,也避免被他人。

  6、任何作业人员不得擅自拆动施工现场的脚手架、防护设施、安全标志和牌,如必须拆动时须经施工负责人允许后方可。

  8、登时作业时,各种配件应放在工具箱或工具袋中,严禁放在模板或脚手架上,各种工具应系在操作人员身上或放在工具袋中,不得掉落。

  9、装拆模板时,上下要有人接应,随拆随运转,并应把活动的部件固定牢靠,严禁堆放在脚手板上和抛掷。
