碧桂园全现浇混凝土外墙抗震关键技术:结构拉
发布人:万博manbetx官网 来源:万博manbetx体育 日期:2019-11-10 08:29

  ,充分利用了铝模施工优势,实现外墙一次浇筑成型,杜绝了外墙裂缝渗漏等质量通病,而且减少交叉工序(砌筑、抹灰、贴砖等湿作业),节约工期,提高效率,因此受到行业的广泛推崇。但是,外墙全现浇混凝土体系有一个弊病是抗震等级低导致开裂,

  若将填充墙与结构受力墙柱全部刚性连接时,地震一但发生,由于墙体的约束导致梁、柱的变形不能随地震波一起变形,将导致墙体开裂,情况严重将直接危害建筑物的安全。在上述非承重墙与承重梁、柱及墙之间做出来的缝称为结构拉缝。

  本住宅工程为减少交叉工序,提高施工效率,外墙利用铝模深化设计从结构上“砌改墙”实现全砼外墙,一次现浇成型。考虑到不同地震烈度区对结构的影响,结合本工程设计要求抗震设防烈度的前提下,对外墙设置结构拉缝。

  结构拉缝:在构造砼墙体与剪力墙的竖向或横向接缝部位,填充柔性材料将二者间接连接,达到既不影响剪力墙的刚度,又能实现外墙一次浇筑完成的目的。

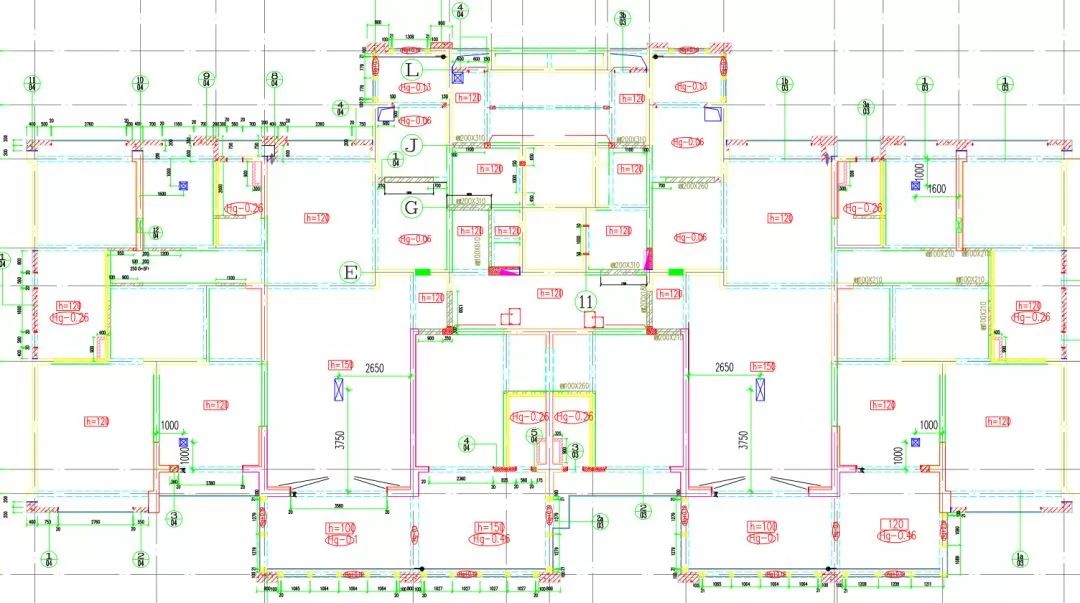

  本工程主体采用铝模工艺,原外墙上的阳台隔墙、阳台栏板、窗台墙、外立面竖板、小墙垛等砌体墙改为混凝土浇筑。下图以某楼栋标准层为例,层高为3.15m,墙柱砼等级为C45,梁板等级为C30。砌改墙及结构拉缝参考图例。

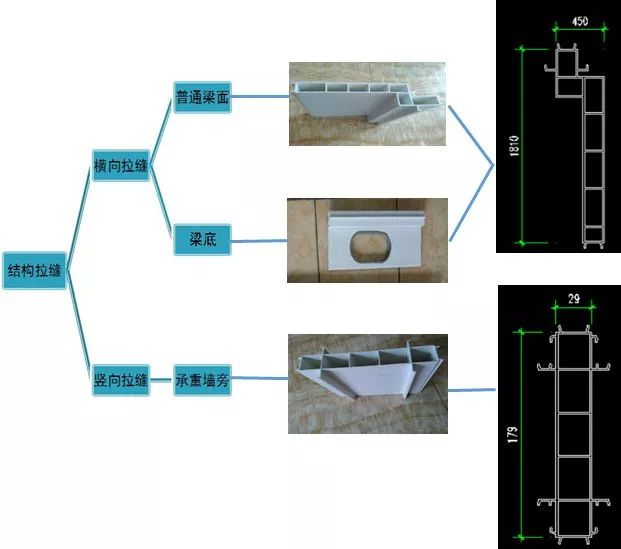

  竖向拉缝及横向拉缝宽均选用200mm宽,竖向拉缝长度为底板到梁底的高度,横向长度为砌体结构长度。

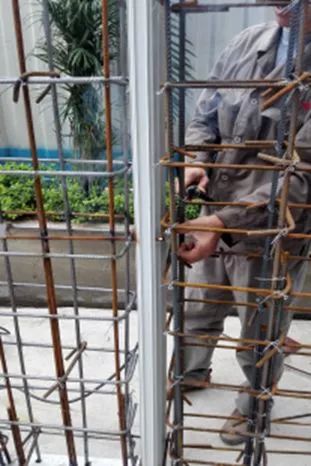

  结构拉缝安装前要仔细核对施工图,不能漏放,且水平拉缝方向不能放反,且一定要在合模前对结构拉缝材料安装质量进行验收。

  A3:横向结构拉缝安装;在混凝土初凝前安装横向拉缝板,使拉缝板与混凝土黏结密实,未密实区域使用抹平工具推送混凝土填充实;横向拉缝板在混凝土凝固后安装。

  部分结构拉缝截面400mm的部位,用两块宽200mm的拉缝板并排放好,并焊接定位筋。定位筋直径同拉结筋。
