【建筑通】三维图册!预留预埋及管道安装施工
发布人:万博manbetx官网 来源:万博manbetx体育 日期:2020-01-06 08:33

  先对各类管道经过综合排布策划,确定管道坐标、标高及,绘制排布图经业主、监理或设计确认,按图施工。

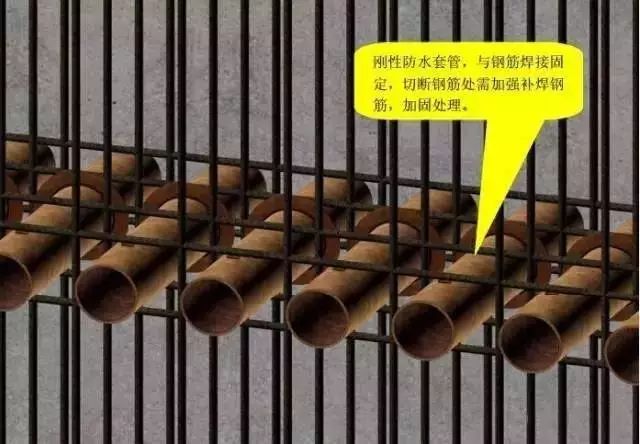

  2、操作要点:依据设计,采用柔性防水套管或刚性防水套管,套管的材质、规格、尺寸按《防水套管标准图集》要求加工制作或市场采购;依据经策划确认的排布图的坐标尺寸绑扎或焊接在结构钢筋上。

  3、质量要求:所有套管的与墙平齐,出楼板的应高于地坪饰面 20mm,(卫生间和管道井应 50mm)

  1)铁件预埋式支吊架:跟随结构施工,将铁件按照策划排布图的坐标、标高、间距定位预埋;在预埋完成的铁件上确定支吊架的水平面标高,将制作的支吊架焊接在预埋的铁件上。

  2)现场膨胀螺栓固定式支吊架:选用的膨胀螺栓强度、张力必须管道的牢固、安全可靠;支吊架的间距、标高、坐标依据策划排布图确定。

  3)支吊架的形式:依据设计和排布图的管线敷设形式,确定支吊架的结构形式,参照《室内管道支吊架图集》的要求,现场或工厂化加工制作。对于特殊形式的支吊架或图集之外的支吊架,应经过计算复核,选用符合要求的型钢制作,确保支吊架牢固、安全可靠。

  3、质量要求:支吊架的材质、规格、型号、结构形式必须符合要求,制作焊接牢固、焊缝饱满美观、安装固定牢固、间距符合要求,制作完成后除锈干净、刷 2 道防锈漆。

  2、施工要点:按施工图进行测放线定位,坐标和标高、、确定接线盒的,经复核符合设计要求。

  3、质量要求:钢 SC25 以下管弯曲采用配套的弯管器,SC32 以上可采用弯管机或热煨法。管的弯扁度应不大于管外径的 10%,弯曲处不可有折皱、凹穴和裂缝等现象。砌体内的焊管外壁刷防腐漆。暗配的导管,埋设深度与建筑物、构筑物表面的距离不应小于 15mm,用于消防设施的导管净距不小于 30mm。

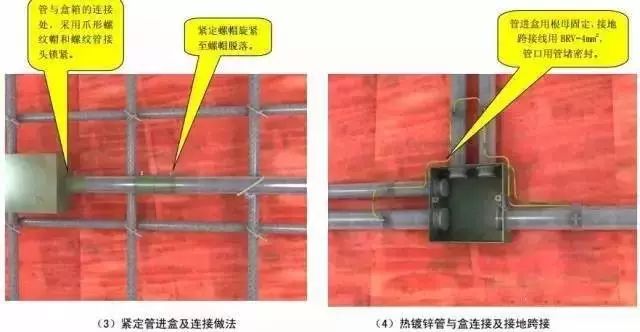

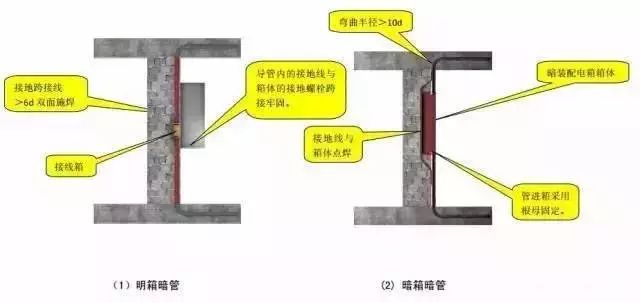

  注:JDG 钢管与铁盒连接,采用紧定爪型螺母。插紧定位后,采用紧定扳手持续拧紧紧定螺钉,直至拧断“脖颈”, 使之成为一整体,无需再做跨接地线)管进箱做法

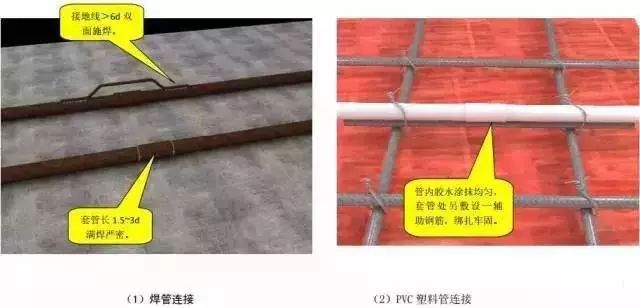

  2、镀锌钢管接地线采用接地线、紧定式薄壁钢导管接地线进箱盒处采用配套的爪型锁母,管连接处拧断紧定螺钉做法。

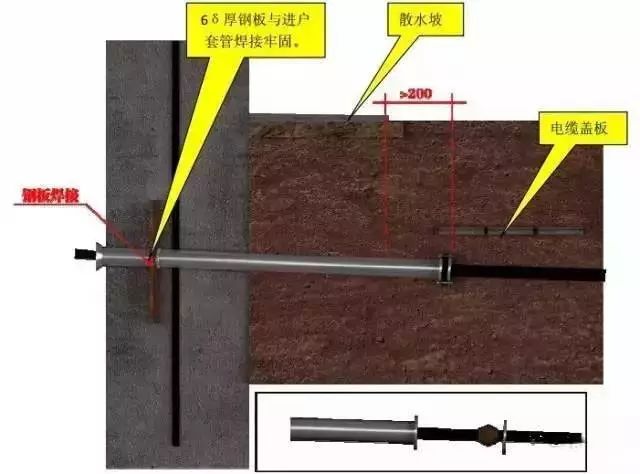

  注:1、直埋电缆过墙引入管必须做好防水处理,其埋设深度距室外地面不小于 700mm,并有防水坡度(5P0P~10P0P)。

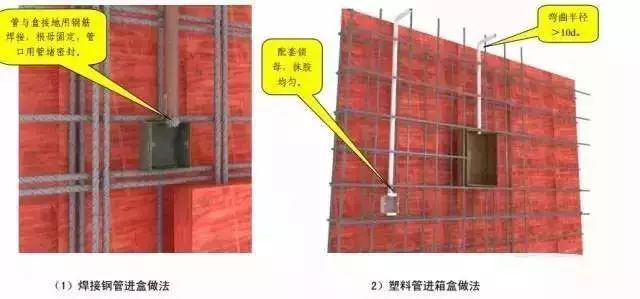

  注:1、紧定管敷设在钢筋混凝土墙及楼板内的管,紧贴钢筋内侧与钢筋绑扎固定,直线敷设时固定点间距不大于1m。

  3、质量要求:接地装置按照设计图尺寸要求,将底板内两条结构主筋焊接连通,并与有关钢筋焊接(如桩基钢筋)。焊口不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。

  注:设计要求接地的幕墙金属框架和建筑物的金属门窗,应就近与接地干线连接可靠,连接处不同金属间应有防电化腐蚀措施。
